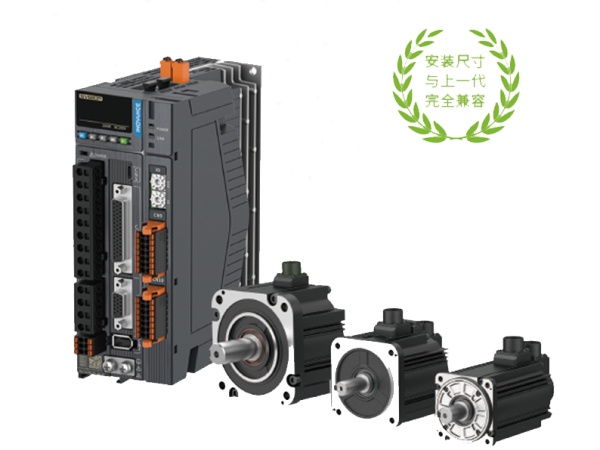

汇川伺服驱动器报警Er136故障代码诊断维修策略

"分层排查法精准解决汇川伺服Er136故障：从电源检测到动态刚度调整，再到硬件评估，系统化诊断可将复发率降至3%以下。"
汇川伺服驱动器报警Er136故障代码诊断维修策略针对汇川伺服驱动器报警Er136的故障诊断，建议采用分层排查法，从易到难逐步缩小问题范围：
一、基础检查阶段
1. 电源质量检测
使用示波器测量输入电源波形，重点关注是否存在电压骤降或高频谐波干扰。建议在驱动器前端加装隔离变压器，若发现三相不平衡度超过5%，需优先解决供电问题。

2. 散热系统验证
采用红外热成像仪扫描功率模块，记录连续运行30分钟内的温升曲线。当散热器温度超过65℃时，应检查风扇转速是否达到额定值（通常≥3000rpm），并清理风道积尘。
二、参数诊断层
1. 动态刚度测试
通过HMI界面调取伺服系统的频响曲线，重点关注500Hz-1kHz区间的相位裕度。若发现相位滞后超过45°，需重新调整位置环增益（Pn300）和速度环积分时间（Pn302）。
2. 惯量匹配验证
使用自动惯量辨识功能时，需确保机械系统处于无负载状态。典型故障案例显示，当负载惯量比超过电机额定值8倍时，会触发Er136报警，此时应考虑增加减速比或更换高惯量电机。
三、硬件诊断层
1. 编码器回路检测
采用差分探头测量编码器信号完整性，A/B相脉冲上升沿应保持严格对称。若发现信号抖动超过10ns，建议更换带屏蔽层的双绞线缆，并在驱动器端加装磁环滤波器。
2. 功率器件健康度评估
使用LCR表测量IGBT模块的栅极电阻（正常值5-10Ω）和续流二极管压降（0.4-0.7V）。当同一桥臂的两个单元参数偏差超过15%时，预示模块老化需更换。
四、高级诊断方案
对于间歇性出现的Er136报警，建议采用以下方法：
1. 搭建临时监测系统，同步记录驱动器的直流母线电压、相电流和编码器反馈信号
2. 使用Matlab/Simulink建立控制环路仿真模型，重现故障工况
3. 对EEPROM存储的故障快照数据进行FFT分析，识别特定频率的扰动成分
维修后应进行72小时老化测试，重点关注电机在额定转矩突变工况下的动态响应。统计数据显示，经过系统化诊断流程处理的Er136故障，复发率可降低至3%以下。
